Speroni CS - моноблочні поверхневі насоси

Speroni CS - моноблочні поверхневі насоси

Повні технічні характеристики Speroni CS

застосування

Відцентровий, виконаний в одному корпусі, одноступінчатий електронасос виготовлений по DIN 24255 - NFE44-II - UNI 7467 стандартам. З'єднання насоса і двигуна здійснюється через проміжний фланець.

Цей насос ідеальний для перекачування чистої води і інших хімічно і механічно неагресивних рідин. Якщо передбачається перекачувати рідину, щільність і / або в'язкість якої відрізняється від тих же параметрів води, то внаслідок зміни гідравлічної потужності необхідно враховувати потрібну в цьому випадку потужність електродвигуна.

робочі характеристики

  • Максимальний робочий тиск 10 бар
  • Температура води не більше 90 ° C
  • Температура навколишнього середовища не більше 40 ° C
  • Максимальна глибина всмоктування 7 м
  • Призначений для промислового застосування

двигун

  • 2-х полюсний електродвигун (2850 об / хв)
  • Клас ізоляції F
  • Клас захисту IP44
  • Виконання IEC 34

матеріали

  • Корпус насоса - чавун
  • Супорт двигуна - чавун
  • Робоче колесо - чавун
  • Вал і ротор двигуна - нержавіюча сталь
  • Механічне торцеве ущільнення - кераміка / графіт

Технічні характеристики

Модель Ном. потужність двигуна, Р2 Вих. потужність двигуна, Р1 Сила струму Q = Продуктивність
3-фазна м³ / год 6 7,5 9 12 15 18 21 24 27 30 33 36
л / хв 100 125 150 200 250 300 350 400 450 500 550 600
кВт л. с. кВт 3x400В Висота водяного стовпа, м
CS 32-160 C 2,5 2 1,5 4,8 Н (м) 25,5 25,3 25 24 23 21,5 20 18 15,5
CS 32-160 B 3 3 2,2 5 28,8 28,5 28 27 26 24,5 23 21,5 18,5 15,5
CS 32-160 4,3 4 3 7 36,5 36 35,5 34,5 33 31,5 30 28,5 26 23,5
CS 32-200 C 5,7 5,5 4 8,8 40,7 40,5 40 39,5 39 38 36,5 35 33 31,5 29 26
CS 32-200 B 8,6 7,5 5,5 14 55,7 55,5 55 54,5 54 53 51,5 50 48 46,5 44,5 42,5
CS 32-200 9,5 10 7,5 15 60,7 60,5 60 59,5 58,5 57 55,5 54 52 49,5 47,5 45,5
CS 32-250 C 11,5 12,5 9,2 19   70 69,5 68,5 67,5 66 64,5 62,5 59,5 56 51 45
CS 32-250 B 13,5 15 11 21,5   81 80,5 79,5 78,5 77 75,5 73,5 71 67,5 63,5 58
CS 32-250 15,5 20 15 25   90,5 90 89,5 89 87,5 86 84 81,5 78 74 68,5
Модель Ном. потужність двигуна, Р2 Вих. потужність двигуна, Р1 Сила струму Q = Продуктивність
3-фазна м³ / год 9 12 15 18 21 24 27 30 33 36 39 42 48 54 60
л / хв 150 200 250 300 350 400 450 500 550 600 650 700 800 900 1000
кВт л. с. кВт 3x400В Висота водяного стовпа, м
CS 40-160 B 4,8 4 3 7,5 Н (м) 32,7 32,5 32,3 32 31,5 30,5 29,5 28 27 25,5 23 21
CS 40-160 5,7 5,5 4 8,8 36,2 36 35,8 35,5 35 34 33 32 31 29,5 28 26 22
CS 40-200 B 8,6 7,5 5,5 14 46,5 46 45,5 45 44,5 43,5 42,5 41,5 40,5 39,5 38,5 37 34,5 31,5
CS 40-200 11,3 10 7,5 17,5 56 55,5 55 54,5 54 53 52 51 50 49 48 46,5 44 40,5 37
CS 40-250 B 14,5 15 11 24,5 74 73,9 73,8 73,7 73,5 73 72 71 70 68,5 67 65,5 61,5 54
CS 40-250 18 20 15 32 91,5 91,4 91,3 91,2 91 90,5 90 89 88 87 85,5 83,5 79,5 73



Модель Ном. потужність двигуна, Р2 Вих. потужність двигуна, Р1 Сила струму Q = Продуктивність
3-фазна м³ / год 21 24 27 30 33 36 39 42 48 54 60 66 72 78
л / хв 350 400 450 500 550 600 650 700 800 900 1000 1100 1200 1300
кВт л. с. кВт 3x400В Висота водяного стовпа, м
CS 50-160 D 4 3 4,8 7,5 Н (м) 25 24,5 24 23,5 22,8 22 21,3 20,5 19 17 15 13 10
CS 50-160 C 5,7 5,5 4 8,8 29,5 29,2 28,8 28,3 27,8 27,1 26,4 25,6 24 22,5 20,5 18 15,5
CS 50-160 B 8,2 7,5 5,5 13,2 37 36,8 36,5 36 35,5 35 34,5 34 32 30,5 28,5 26 23,5 20,5
CS 50-160 9,5 10 7,5 15 40 39,8 39,5 39 38,5 38 37,5 37 35 33,5 31,5 29 26,5 23
CS 50-200 C 11,5 12,5 9,2 18,5   48,7 48,5 48,2 47,8 47,5 47 46,5 45 43,5 42 39,5 37 33
CS 50-200 B 13 15 11 21   52,7 52,5 52,2 51,7 51,2 50,7 50,2 49,2 48 46 43,5 41 38
CS 50-200 17,5 20 15 28   64,5 64 63,5 63 62,5 62 61,5 60,5 59,5 58 56,5 54,5 51,5
CS 50-250 C 20 20 15 32     71,3 71 70,5 70 69,5 68,5 67 65 63 61 58 54
CS 50-250 B 23 25 18,5 36,5     80,8 80,5 80 79,5 79 78,5 77 75 73 70,5 68 65
CS 50-250 27 30 22,5 43     90 89,7 89,3 89 88,5 88 86,5 85 83 81 79 71



Модель Ном. потужність двигуна, Р2 Вих. потужність двигуна, Р1 Сила струму Q = Продуктивність
3-фазна м³ / год 42 48 48 48 66 66 78 84 96 108 120 132 144 156
л / хв 700 800 800 800 1100 1100 1300 1400 1600 1800 2000 2200 2400 2600
кВт л. с. кВт 3x400В Висота водяного стовпа, м
CS 65-160 E 7,5 5,5 8 13 Н (м) 24,5 24,2 24 23,5 23 22,5 21,5 20,5 18,5 16 12,5
CS 65-160 D 10 10 7,5 16 28,5 28,2 28 27,5 27 26,5 25,8 25 23 21 18 14
CS 65-160 C 11,5 12,5 9,2 18,5 32 31,7 31,5 31,2 30,7 30,2 29,7 29 27 25 22 19 16
CS 65-160 B 13 15 11 21 35,5 35 34,8 34,5 34 33,5 33 32,5 31 29 26,5 24 20
CS 65-160 16 20 15 26 40 39,5 39 38,5 38 37,5 37 36,5 35,5 33,5 31 28,5 26
CS 65-200 C 20 20 15 32   48,5 48 47,5 47 46,2 45,5 44,5 42,5 40,5 38 34,5 31
CS 65-200 B 23 25 18,5 36,5   52,5 52 51,5 51 50,5 50 49 47 45 43 40 36
CS 65-200 27 30 22,5 43   60,5 60 59,5 59 58,5 58 57,5 56 54,5 52,5 49,5 45,5
CS 65-250 B 40 30 37 58   79 78,5 78 77 76 75 74 72 69 66 63 58
CS 65-250 50 37 46 72   89,5 89 88,5 87,5 86,5 85,5 84 82,5 80 77 74 70 66



Модель Ном. потужність двигуна, Р2 Вих. потужність двигуна, Р1 Сила струму Q = Продуктивність
3-фазна м³ / год 66 72 78 84 96 108 120 132 144 156 168 180 195 210 225 240
м³ / хв 1,1 1,2 1,3 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,25 3,5 3,75 4,0
кВт л. с. кВт 3x400В Висота водяного стовпа, м
CS 80-160 D 12,5 15 11 20,5 Н (м) 27,5 27,4 27,3 27,1 26,4 25,2 24 22,5 21 19,2 17,4 15,5
CS 80-160 C 15 20 15 24 30,6 30,5 30,4 30,2 29,6 28,7 27,5 26,2 24,8 23,2 21,5 19,6 17
CS 80-160 B 18,5 25 18,5 30 35 34,9 34,8 34,6 34,1 33,4 32,5 31,3 30,2 28,7 27 25,3 22,8 20
CS 80-160 22 30 22,5 35 38,6 38,5 38,2 38 37,7 37 36,3 35,3 34,2 33 31,6 30 27,8 25 22
CS 80-200 B 33,5 40 30 54 54,1 54 53,8 53,6 53,1 52,2 51,3 50,4 49,2 47,7 46,2 44,2 41,2 38 33,6 28,5
CS 80-200 39 50 37 62 58,8 58,7 58,5 58,3 57,8 57,2 56,3 55,4 54,2 53 51,5 50 48 45 42 39

характеристичні криві

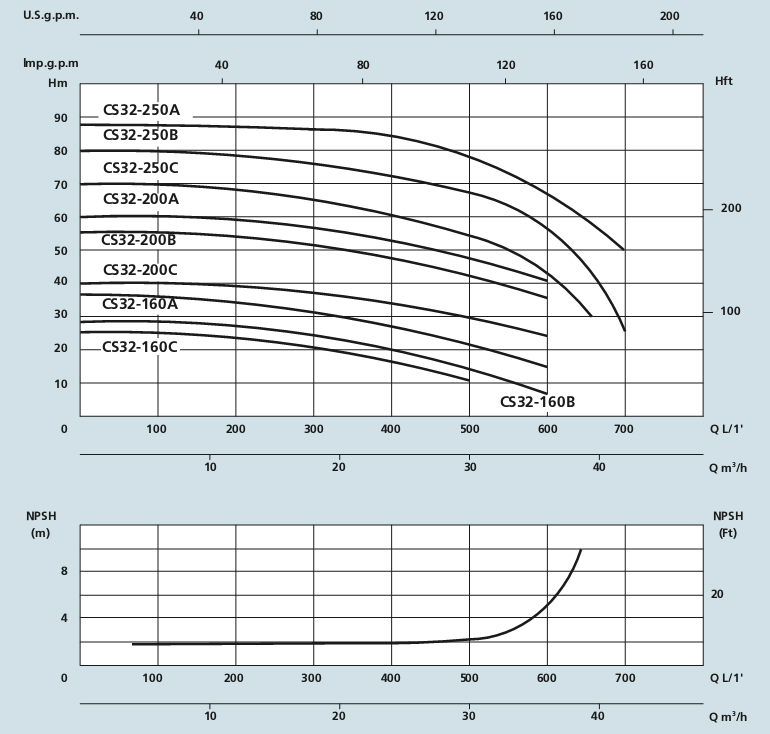

Speroni CS 32

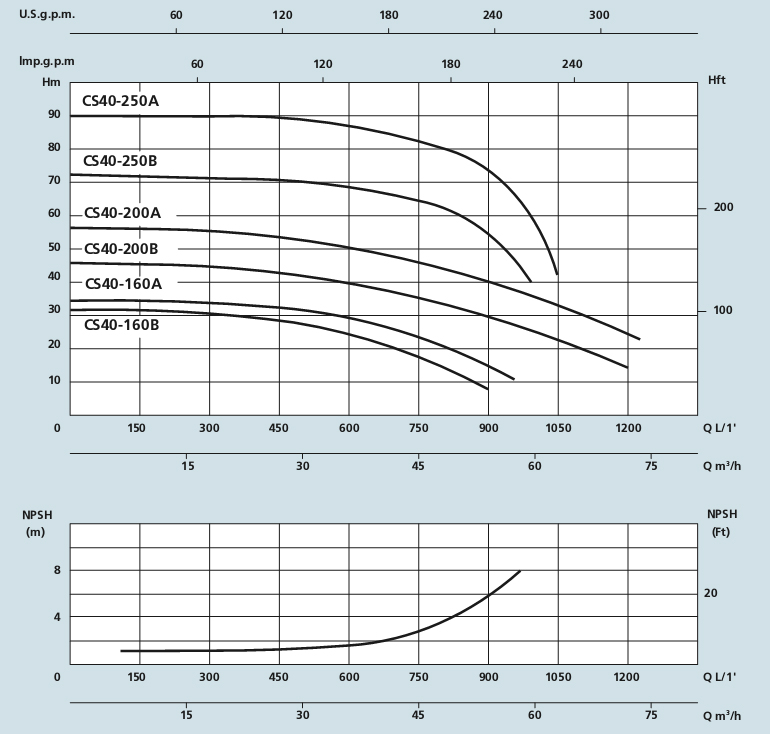

Speroni CS 40

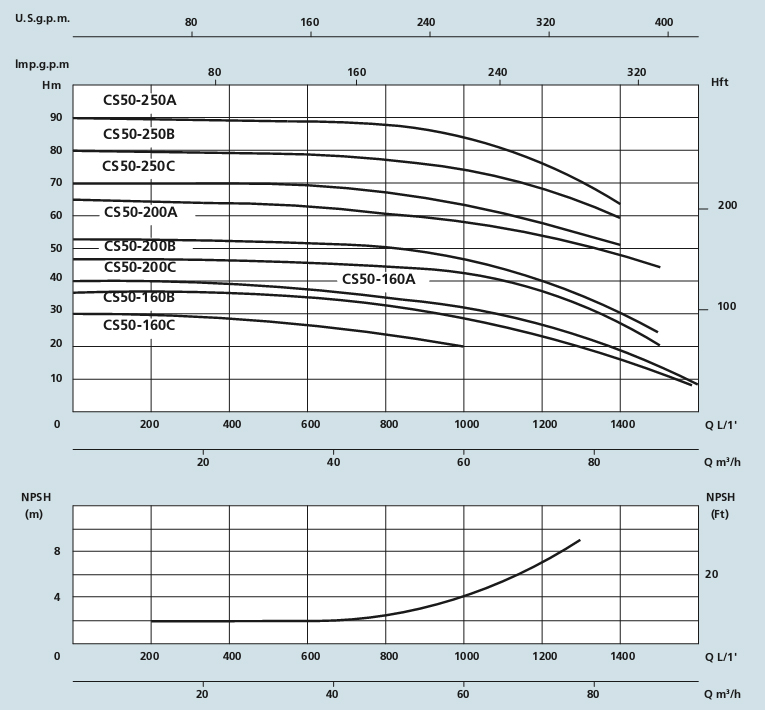

Speroni CS 50

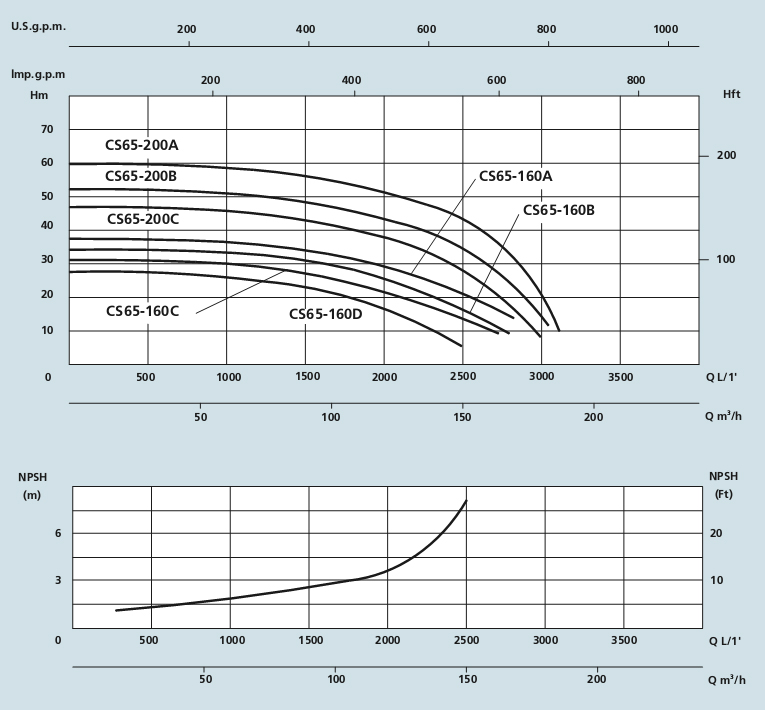

Speroni CS 65

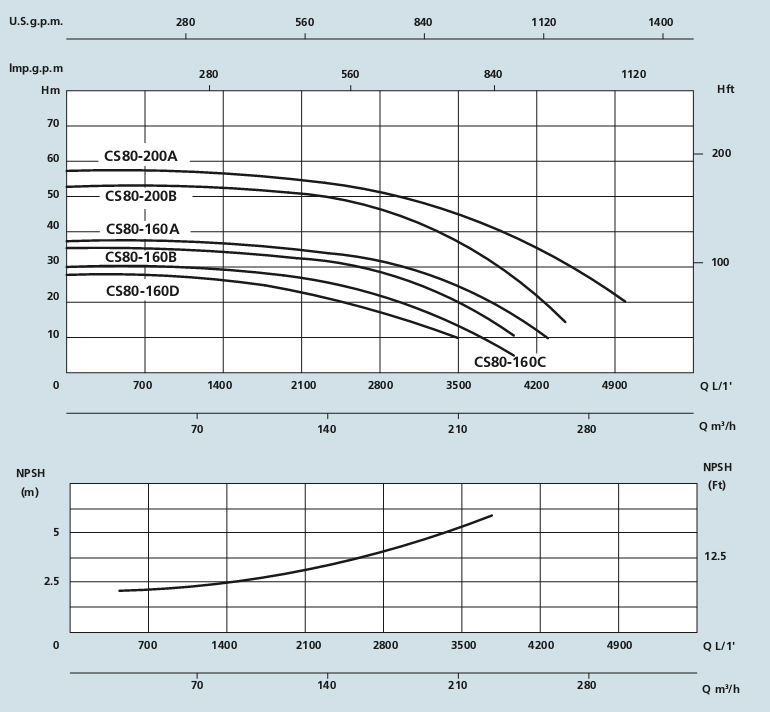

Speroni CS 80
